Linux设备上网原理与故障排查指南

点击后跳出打印窗口 打印机选择打印为PDF

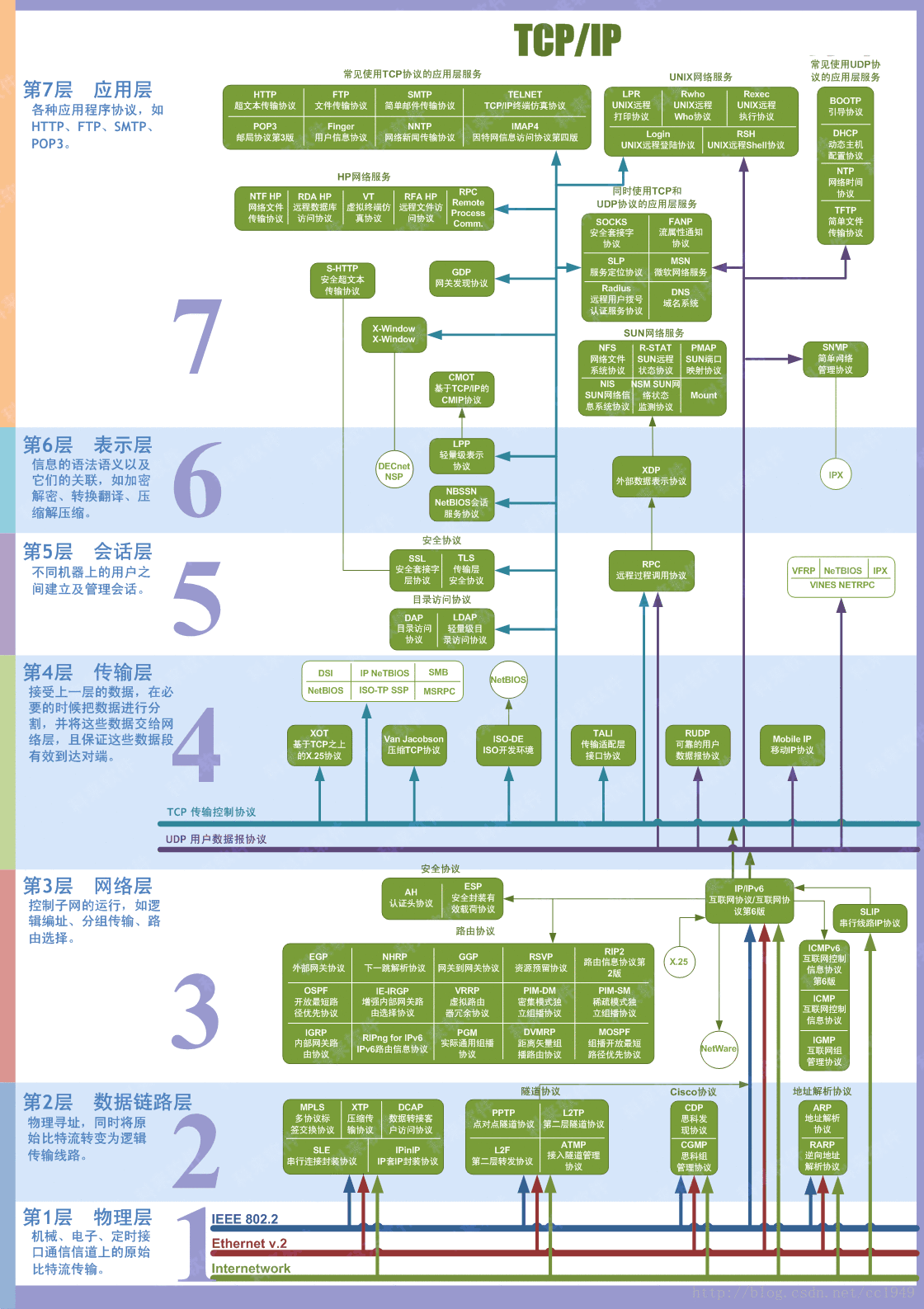

网络分层模型（5 层 / 7 层）

  • 物理层（Physical）：负责比特流的传输与电气/光学信号转换。典型硬件包括网线、光纤、网络接口卡、集线器等；软件层面主要由驱动程序与固件控制信号发送。
  • 数据链路层（Data Link）：在同一局域网内建立可靠链路，处理 MAC 地址、帧校验。硬件设备如交换机、网桥；对应软件是网卡驱动、内核中的以太网协议栈（如 Linux 的 eth 、bridge 模块）。
  • 网络层（Network）：负责跨网络的寻址与路由（IP 协议）。硬件侧通常是三层交换机、路由器；软件侧包括操作系统的 IP 协议栈、路由表、ip 命令、iptables 等。
  • 传输层（Transport）：提供端到端的传输控制（TCP、UDP）。主要由操作系统内核中的传输层实现，常见软件组件包括 socket API、netstat 、ss 。
  • 会话层（Session）：管理会话、连接维护与同步，在现代实现里多由应用协议或中间件处理，如 RPC 框架、会话管理库。
  • 表示层（Presentation）：负责数据格式、加密与解密，如 TLS/SSL、字符编码转换。对应软件包括OpenSSL、GnuTLS、序列化库（JSON、ProtoBuf）。
  • 应用层（Application）：直接面向用户的网络应用协议，如 HTTP、SSH、FTP；对应软件是浏览器、SSH 客户端、数据库客户端等。
    说明：实际工程常使用 TCP/IP 5 层模型，将会话层与表示层合并到应用层。理解各层能帮助在故障排查时快速定位是物理问题、网络层问题还是应用配置问题。

上网原理概述

  • 网络接口：设备的有线网卡或无线网卡负责发送与接收数据，必须具备正确的硬件状态与驱动支持。
  • 数据链路：层通过网线、无线电波连接交换机、路由器等网络设备，形成局域网。
  • 网络层：使用 IP 协议，设备需要正确的 IP 地址、子网掩码和默认网关，才能与其他主机通信。
  • 传输层：常见的 TCP、UDP 协议负责提供可靠或快速的数据传输通道。
  • 应用层：浏览器、SSH、数据库客户端等具体应用通过网络协议访问远程服务。
  • DNS 与路由：DNS 负责将域名解析为 IP 地址；路由器根据路由表决定数据包转发路径，最终达到目标服务器或互联网。

各层常见故障与排查

物理层

  • 可能故障：电源中断、网线损坏、光模块松动、接口未插紧、无线开关关闭。

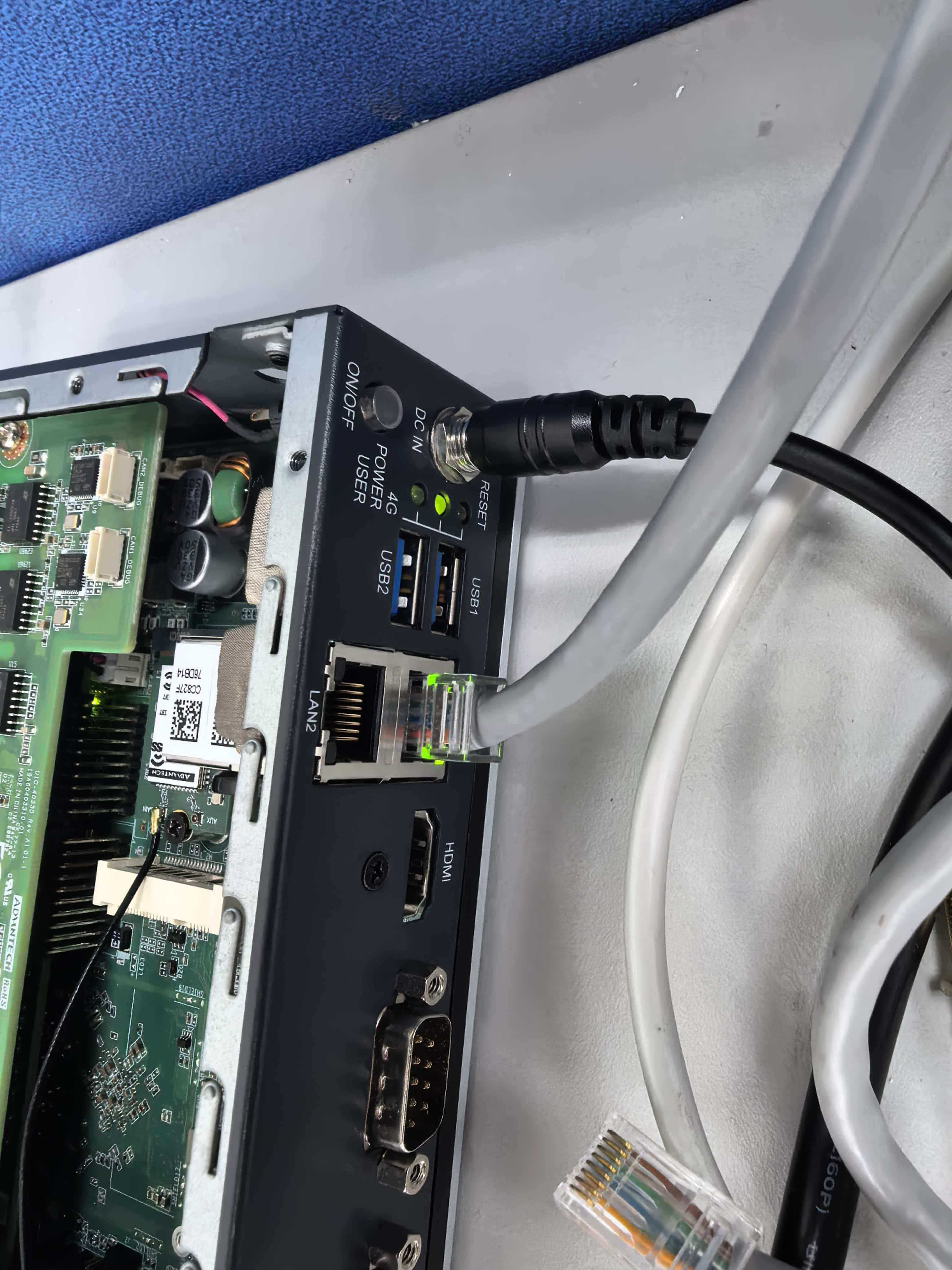

  • 观察与判定： 电源灯常亮或缓慢闪烁代表供电稳定；熄灭或快速闪烁为异常。
    网卡 Link/Act 灯常亮并伴随闪烁表示接通且有流量；全暗或变红说明物理链路断开。
    常见指示规律：“常亮=链路建立、闪烁=有流量”。百兆网口多为黄色/橙色常亮表示 100 Mbps 链路、绿色闪烁代表数据传输；千兆网口通常绿灯常亮表示 1000 Mbps 正常联通、黄灯/另一盏灯闪烁表示实时流量。
    若网线内部双绞对接错（例如部分线芯反接），常见现象是指示灯间歇亮灭、链路速率降到 10/100 Mbps、ethtool 显示大量 Tx/Rx errors 或 CRC 错误，数据传输极慢。标准 T568B 线序由 1 到 8 依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕；T568A 则为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。可使用网线测试仪检测八芯对应关系，或更换一根合格网线验证。
  • 排查步骤：重新插拔电源、确认插座或 UPS 供电；检查网线卡扣并尝试更换另一根线或端口；无线适配器按下硬件开关或功能键（如 Fn+F5）。
  • 解决建议：替换损坏线缆/光纤、修复或更换异常端口；必要时重启交换机/路由器；为易松动的接口配固定卡扣。

数据链路层

  • 可能故障：网卡未启用、驱动缺失、MAC 地址冲突、交换机 VLAN 配置错误。
  • 观察与判定： ip link show 显示接口 state DOWN 或接口未列出。
    dmesg 出现 device not found 、firmware missing 、Tx timeout 等信息。
    局域网内其他主机的 arp -a 中没有该主机 MAC，或提示冲突。
  • 排查步骤： sudo ip link set <接口> up 尝试启用；若失败继续排查。 lspci | grep -i ethernet 、lsusb | grep -i wireless 确认硬件被识别。
    dmesg | grep -i <接口> 检查驱动加载消息，必要时安装/更新内核模块（如 sudo modprobe e1000e ）。
    与网络管理员核实交换机端口 VLAN/Trunk 配置是否正确。
  • 解决建议：重新安装驱动或固件、升级内核、调整 VLAN；若网卡故障则更换硬件。

网络层

  • 可能故障：IP/子网掩码/网关配置错误、DHCP 故障、路由缺失或错误、IP 冲突。

  • 观察与判定：

    • ip addr show 无 inet 地址或出现 169.254.x.x 。
    • ip route 缺少 default 网关或指向无效接口。
    • ping 同网段设备失败但物理层正常。
    • 能 ping 小包却无法传输大报文、HTTPS／SSH 连接容易超时，常见于 MTU 设置过小或被PPPoE/隧道额外封装压缩。
    • ip netns list 显示存在网络命名空间，或 ip -br addr 只在特定命名空间内可见接口，提示可能被容器/虚拟化隔离导致主命名空间无法访问。

  • 排查步骤：

    • 确认网络管理工具：

      • NetworkManager： systemctl is-active NetworkManager 为 active ； nmcli general status 能返回状态。
      • Netplan： ls /etc/netplan/ 有 YAML 文件； sudo netplan status 可查看当前配置。
      • systemd-networkd： systemctl is-active systemd-networkd 为 active ；配置在/etc/systemd/network/ 。
      • ifupdown（传统脚本）：Debian/旧版 Ubuntu 使用 /etc/network/interfaces ，可用ifquery –list 查看。
      • 多个工具同时运行：如果 systemctl 显示 NetworkManager 和 systemd-networkd 均为active ，或 Netplan 配置与 NetworkManager 同时存在，可能出现互相覆盖，应决定保留其一，并停用/禁用其他服务（如 sudo systemctl disable –now systemd-networkd ）。
      • 都未运行：若所有管理工具均显示 inactive ，网络接口可能由手工脚本或容器化平台接管。可临时使用 sudo ip addr add 、sudo ip route add 手动设定，并确认是否有网管脚本（如/etc/rc.local 、/usr/local/bin/*.sh ）或云平台代理。
      • DHCP 请求被拒绝： sudo dhclient -v 输出包含 DHCPREQUEST on <接口> 后接 DHCPNAK 、No DHCPOFFERS received ，或 NetworkManager 日志出现 dhcp4 (接口): request denied 。此时说明网络联通正常但服务器拒绝分配地址，可临时配置静态 IP 保持通信，并将日志截图、MAC 地址与所需网段提交给 DHCP 管理员排查（检查地址池、认证策略、保留 IP 冲突等）。

    • 针对工具核对配置：

      • NetworkManager： nmcli dev show <接口> 、nmcli connection show 查看 IP、网关、DNS；必要时用 nm-connection-editor 或 nmcli connection edit 调整。

        • 命令方式设置静态 IP，参考脚本：
          1
2
3
4
5
6

          nmcli connection modify <连接名> \
ipv4.method manual \
ipv4.addresses 192.168.1.10/24 \
ipv4.gateway 192.168.1.1 \
ipv4.dns "8.8.8.8 114.114.114.114"
nmcli connection up <连接名>
        • 配置文件方式：编辑 /etc/NetworkManager/system-onnections/<连接名>.nmconnection ，可参考模板：
          1
2
3
4
5
6
7
8
9

          [connection]
id=<连接名>
type=ethernet
[ipv4]
method=manual
addresses1=192.168.1.10/24,192.168.1.1
dns=8.8.8.8;114.114.114.114
[ipv6]
method=ignore
          保存后执行 sudo nmcli connection reload && sudo nmcli connection up <连接名> 。

      • Netplan：编辑 /etc/netplan/*.yaml 中的 addresses 、gateway4 、nameservers ，执行 sudo netplan apply 或 sudo netplan try 。

        • 命令方式，参考脚本：
          1
2
3
4
5
6

          sudo netplan set \
    network.ethernets.eth0.addresses=[192.168.1.10/24] \
    network.ethernets.eth0.gateway4=192.168.1.1 \
    network.ethernets.eth0.nameservers.addresses=
[8.8.8.8,114.114.114.114]
sudo netplan apply
        • 配置文件方式：在 YAML 中手工填写，模板示例：
           1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

          network:
    version: 2
    renderer: NetworkManager
    ethernets:
        eth0:
            addresses:
                - 192.168.1.10/24
            gateway4: 192.168.1.1
            nameservers:
                addresses:
                    - 8.8.8.8
                    - 114.114.114.114
          保存后运行 sudo netplan apply 。

      • ifupdown：查看 /etc/network/interfaces ，用 sudo ifdown <接口> && sudo ifup <接口> 让配置生效

        • 命令方式：临时运行 sudo ip addr add 192.168.1.10/24 dev eth0 、sudo ip route add default via 192.168.1.1 、在 /etc/resolv.conf 中写入 nameserver 8.8.8.8 ，重启后需重新配置。
        • 配置文件方式：在 /etc/network/interfaces 中添加，模板示例：
          1
2
3
4
5
6

          auto eth0
iface eth0 inet static
    address 192.168.1.10
    netmask 255.255.255.0
    gateway 192.168.1.1
    dns-nameservers 8.8.8.8 114.114.114.114
          保存后执行 sudo ifdown eth0 && sudo ifup eth0 。

    • DHCP： sudo dhclient -v <接口> ，关注是否收到 bound 日志；若 No DHCPOFFERS received ，检查 DHCP 服务或接入网络。若需恢复自动获取，可按所用工具配置成 DHCP 模式：

      • NetworkManager：编辑 /etc/NetworkManager/system-connections/<连接名>.nmconnection ，在 [ipv4] 段写入：
        1
2
3

        [ipv4]
method=auto
ignore-auto-dns=false
        保存后执行 sudo nmcli connection reload && sudo nmcli connection up <连接名> 。
      • Netplan：
        1
2
3
4
5
6

        network:
    version: 2
    renderer: NetworkManager
    ethernets:
        eth0:
            dhcp4: true
        保存后 sudo netplan apply 。
      • systemd-networkd：
        1
2
3
4
5

        [Match]
Name=eth0

[Network]
DHCP=yes
        保存到 /etc/systemd/network/10-eth0.network 后 sudo systemctl restart systemdnetworkd
      • ifupdown：
        1
2

        auto eth0
iface eth0 inet dhcp
        写入 /etc/network/interfaces ，执行 sudo ifdown eth0 && sudo ifup eth0

    • 静态 IP：结合上一步确认的管理工具核对配置文件；应用后再查 ip addr 确认生效。

    • 路由： ip route get 8.8.8.8 确认出接口；必要时 sudo ip route add default via <网关> 。

    • MTU：使用 ping -M do -s 1472 8.8.8.8 测试是否出现 Frag needed ，或对比 ip link show <接口> 的 mtu 值；若存在隧道/PPPoE，可将 MTU 调小（如 1492/1450）并在配置文件中同步更新。

    • 命名空间隔离：若接口位于容器或 ip netns 环境，需进入对应命名空间（ ip netns exec bash ）检查配置，或调整 CNI/容器网络策略将接口暴露到宿主。

    • IP 冲突： arping <本机IP> 或 ip monitor neigh 观察是否收到冲突提示。

    • DHCP 被拒场景：联系 DHCP 管理员检查地址池是否耗尽、MAC 是否被限制、租约是否过期；必要时先配置临时静态 IP 保持联通，并记录 dhclient 输出、交换机端口信息，便于服务器侧解除限制或调整策略。

传输层

  • 可能故障：防火墙阻断、端口未监听或被占用、NAT 映射异常、连接被中途重置。
    • 观察与判定：
      • ss -tulpn / netstat -tulpn 查看监听端口与进程。
      • ufw status 、sudo iptables -L -n -v 显示有拒绝策略。
      • telnet / nc 到目标端口失败，但 ping 正常。
    • 排查步骤：
      • 临时关闭/放宽防火墙（ sudo ufw disable 、sudo systemctl stop firewalld ）验证是否为规则引起。
      • 检查 NAT/端口映射设置；在路由器或防火墙控制台查看转发表。
      • 使用 nc -vz <主机> <端口> 或 curl -I 验证端口连通；关注服务器日志是否出现 connectionreset
    • 解决建议：开放必要端口、调整 NAT 映射、释放被占用端口或修改服务端口、对路由器升级固件或重启。

会话层

  • 可能故障：会话超时、认证失败、VPN 隧道未建立、会话保持配置错误。
  • 观察与判定：
    • PN 客户端提示 auth failed 、 TLS handshake failed 或频繁掉线。
    • SSH、数据库等长连接频繁中断并报 connection reset by peer 。
    • 日志出现 session expired 、 token invalid 、 keepalive timeout 。
  • 排查步骤：

    • 确认系统时间与服务器同步（ timedatectl 、 ntpstat ）。若需要手动调整，可使用：

      1
2

      sudo timedatectl set-timezone Asia/Shanghai
sudo timedatectl set-time "2025-01-01 12:00:00"

      判断当前 NTP 服务由谁管理，可通过：

      1
2
3
4
5
6

      timedatectl | grep "System clock synchronized"
timedatectl show --property=NTPSynchronized
systemctl list-units | grep -E 'ntp|chrony|timesync'
systemctl status systemd-timesyncd
systemctl status chronyd
systemctl status ntpd

      哪个服务处于active (running)状态，通常即为当前同步源。
      检查时间服务器可达性，可以先ping ntp.aliyun.com、dig ntp.aliyun.com 验证解析，再用ntpdate -q ntp.aliyun.com或chronyc sources -n 观测延迟/偏差；必要时确认防火墙已放行UDP/123。
      systemd-timesyncd 正常与否可通过 timedatectl timesync-status 或 journalctl -u systemd-timesyncd 查看；chrony 使用 chronyc tracking、chronyc sources；若是传统 ntpd，可运行ntpq -p。
      将系统加入 NTP 同步，步骤示例（systemd-timesyncd）：

      1
2
3
4
5
6
7
8

      sudo timedatectl set-ntp true
# 或编辑 /etc/systemd/timesyncd.conf 指定上游：
sudo tee /etc/systemd/timesyncd.conf <<'EOF'
[Time]
NTP=ntp.aliyun.com ntp.tencent.com
FallbackNTP=time.windows.com time.google.com
EOF
sudo systemctl restart systemd-timesyncd

      对使用 chrony 的系统，可在 /etc/chrony.conf 添加：

      1
2

      server ntp.aliyun.com iburst
server ntp.tencent.com iburst

      保存后 sudo systemctl restart chronyd。完成后再次运行 timedatectl 或 chronyc sources验证同步状态。
      传统 ntpd (ntpq) 配置示例可编辑 /etc/ntp.conf ：

      1
2
3
4
5
6
7

      driftfile /var/lib/ntp/ntp.drift
restrict default kod nomodify notrap nopeer noquery
restrict 127.0.0.1
restrict ::1
server ntp.aliyun.com iburst
server ntp.tencent.com iburst
server time.google.com iburst

      保存后执行 sudo systemctl restart ntpd，再通过 ntpq -p检查对时状态。
      常用时间服务器示例：

      • 国内： ntp.aliyun.com 、ntp.tencent.com 、ntp.ntsc.ac.cn （授时中心）、cn.pool.ntp.org
      • 海外： time.google.com 、 time.cloudflare.com 、 time.windows.com 、 pool.ntp.org

    • 查看 VPN/SSH/中间件日志（如 /var/log/openvpn.log 、 journalctl -u sshd ）。

    • 检查会话保持配置：TCP keepalive、反向代理的超时时间、负载均衡的健康检查。

    • 若涉及安全设备策略，与管理员确认会话时长限制。

  • 解决建议：同步时间、更新凭证或口令、调高超时阈值、修正 VPN/代理配置。

表示层

  • 可能故障：证书过期/不受信任、加密套件不匹配、字符编码错误、压缩包损坏。
  • 观察与判定：
    • HTTPS 或 TLS 客户端报SSL certificate problem、浏览器提示证书无效。
    • 日志包含unsupported cipher、bad record mac、编码转换异常。
  • 排查步骤：
    • openssl s_client -connect <主机>:443 检查证书链、有效期、协商的加密套件。
    • 确认系统信任库（/etc/ssl/certs）中存在根证书；必要时更新 CA 包。
    • 针对数据交换格式，使用iconv、jq、xmllint等工具验证内容合法性。
  • 解决建议：续签或替换证书、统一 TLS 版本与加密套件、修正编码/序列化逻辑、确保双方使用兼容的压缩方案。

应用层

  • 可能故障：服务未启动、配置错误、资源耗尽、依赖不可用、程序 BUG。
  • 观察与判定：
    • systemctl status <服务>显示failed、inactive或进程不断重启。
    • 应用日志出现connection refused、permission denied、cannot connect to database等。
    • top/htop显示 CPU、内存或磁盘耗尽。
  • 排查步骤：
    • 查看 journalctl -u <服务> 与应用自身日志（如/var/log/nginx/error.log 、/var/log/mysql/error.log ）。
    • 使用应用提供的自检命令（ nginx -t 、 named-checkconf 、 mysqladmin ping ）。
    • 检查配置文件语法、路径、权限；确认依赖服务是否可达。
    • 通过 systemctl restart <服务> 测试恢复情况，必要时启用 debug 日志。
  • 解决建议：修正配置或权限、扩容资源、更新或回滚软件版本、修复程序 BUG、保障依赖组件稳定。

综合排查流程（按层推进）

  • 明确故障现象：记录目标地址、时间点、错误提示，确保排查有方向。
  • 物理层 → 数据链路层 → 网络层 → 传输层 → 会话层 → 表示层 → 应用层，逐级排除，勿跳层。
  • 每完成一层排查即进行测试（如重新 ping、访问服务），若问题解决及时记录；若未解决，再进入上一层。
  • 过程中保留命令输出与日志截图，方便回溯或向同事/厂商求助。

常用命令速查

  • 物理/链路：ip link show、ethtool <接口>、lspci 、 lsusb 、 dmesg
  • 网络层：ip addr、ip route、arp -a、dhclient
  • 传输层：ss -tulpn、netstat -an、ufw status、iptables -L -n -v
  • 会话层：journalctl -u sshd 、VPN客户端日志、timedatectl、ntpstat
  • 表示层：openssl s_client、curl -v、iconv
  • 应用层：systemctl status、nginx -t、mysqladmin ping、tail -f <日志>

故障分析习惯与建议

  • 先处理最可能的简单问题，再深入复杂层级，避免误判。
  • 每次仅修改一项并立即验证，防止连续改动导致问题叠加。
  • 将排查过程、结果与最终方案记录成文档或脚本，方便下次复用。
  • 对关键服务建立监控、日志告警与定期巡检，提前发现异常。

常见“假性故障”示例

  • 无法 SSH：误以为网络断开，实则服务器未安装或未启动sshd，或禁止密码登录。可通过进程与端口(systemctl status sshd、ss -tnlp | grep 22) 验证。
  • PING不通：部分服务器禁用 ICMP 或被防火墙丢弃，但 TCP/HTTP 访问正常。遇到ping超时时，可以改用curl、nc、traceroute检查。
  • DNS 解析失败：手动修改/etc/resolv.conf后仍被 NetworkManager/Netplan覆盖，看似DNS不可用。
    • JelinaOS:
       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

      cat >$ROOTFS/etc/resolvconf.conf <<EOF
resolv_conf=/etc/resolv.conf
resolvconf=NO
EOF
    chmod 644 $ROOTFS/etc/resolvconf.conf
# avoid dhclient edit resolv.conf
    mkdir -p $ROOTFS/etc/dhcp/dhclient-enter-hooks.d/
    cat >$ROOTFS/etc/dhcp/dhclient-enter-hooks.d/nodnsupdate <<EOF
make_resolv_conf() {
    :
}
EOF
    chmod 755 $ROOTFS/etc/dhcp/dhclient-enter-hooks.d/nodnsupdate
ln -sf '../run/systemd/resolve/stub-resolv.conf' $rootfs/etc/resolv.conf
ln -srf /run/systemd/resolve/stub-resolv.con
  • 网页打不开：浏览器提示证书错误或 403，误判为网络故障。实际是 HTTPS 证书过期、自签名未导入、或账号权限不足。
  • 端口扫描无响应：认为目标离线，但服务绑定在特定内网 IP 或只允许白名单访问。核对服务监听列表与防火墙规则。
